你要的蝕刻加工知識都在這裏

蝕刻加工的基本原理

蝕刻加工就是將需要蝕刻的金屬製件浸泡在由各種化學成分組成的蝕刻溶液中，在室溫或加熱的情況下，經過一定時間的反應後，需要蝕刻部分的金屬慢慢溶解，最終達到所需要的蝕刻深度，使金屬製件表麵顯露出具有凹凸立體感的裝飾文字或圖紋。蝕刻加工的過程實際上是金屬在化學溶液中的自溶解，也就是腐蝕過程。這種溶解的過程可按化學機理也可以按電化學機理進行，但由於金屬蝕刻的溶液都是一般的酸、堿、電解質溶液。因此，金屬的化學蝕刻應該按電化學溶解機理進行。

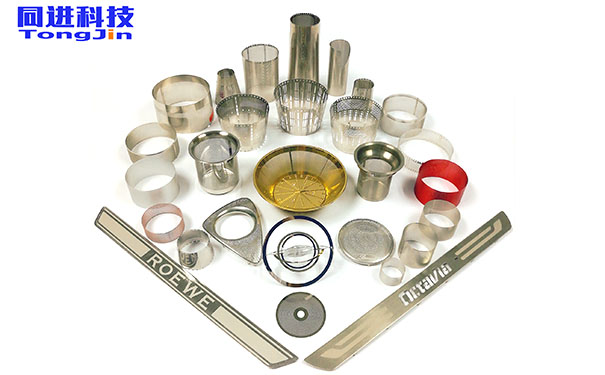

蝕刻加工的材料：蝕刻的材料可以分為金屬材料和非金屬材料。在這裏我們所指的加工，是專對金屬材料的蝕刻加工，不同的金屬材料需要配專用的藥水。萝卜视频在线观看主要是以不鏽鋼、銅、鐵的蝕刻生產，類似鉬等特殊稀有金屬材料也可以加工。同進是高端精密蝕刻的第一品牌，擁有多條進口蝕刻生產線,和多家世界500強企業合作。免費提供金屬蝕刻工藝解決方案，24小時服務。

蝕刻加工過程中應注意的問題

1、減少側蝕和突沿，提高蝕刻加工係數

側蝕產生突沿。通常印製板在蝕刻液中的時間越長，（或者使用老式的左右搖擺蝕刻機）側蝕越嚴重。側蝕嚴重影響印製導線的精度，嚴重側蝕將使製作精細導線成為不可能。當側蝕和突沿降低時，蝕刻係數就升高，高的蝕刻係數表示有保持細導線的能力，使蝕刻後的導線接近原圖尺寸。電鍍蝕刻抗蝕劑無論是錫－鉛合金，錫，錫－鎳合金或鎳，突沿過度都會造成導線短路。因為突沿容易斷裂下來，在導線的兩點之間形成電的橋接。

2、提高板子與板子之間蝕刻加工速率的一致性

在連續的板子蝕刻中，蝕刻加工速率越一致，越能獲得均勻蝕刻的板子。要達到這一要求，必須保證蝕刻液在蝕刻的全過程始終保持在最佳的蝕刻狀態。這就要求選擇容易再生和補償，蝕刻速率容易控製的蝕刻液。選用能提供恒定的操作條件和對各種溶液參數能自動控製的工藝和設備。通過控製溶銅量，PH值，溶液的濃度，溫度，溶液流量的均勻性(噴淋係統或噴嘴以及噴嘴的擺動)等來實現。

3、提高整個板子表麵蝕刻加工速率的均勻性

板子上下兩麵以及板麵上各個部位的蝕刻均勻性是由板子表麵受到蝕刻劑流量的均（jun1）勻性決定的。蝕刻過程中，上下板麵的蝕刻速率往往不一致。一般來說，下板麵的蝕刻速率高於上板麵。因為上板麵有溶液的堆積，減弱了蝕刻反應的進行。可以通過調整上下噴嘴的噴啉壓力來解決上下板麵蝕刻不均的現象。蝕刻印製板的一個普遍問題是在相同時間裏使全部板麵都蝕刻幹淨是很難做到的，板子邊緣比板子中心部位蝕刻的快。采用噴淋係統並使噴嘴擺動是一個有效的措施。更進一步的改善可以通過使板中心和板邊緣處的噴淋壓力不同，板前沿和板後端間歇蝕刻的辦法，達到整個板麵的蝕刻均勻性。

蝕刻加工的最小孔徑是多大？

蝕刻工藝並不是什麽圖紙都能加工，也有一定的局限性，圖紙設計時注意幾個基本的原理：

1．蝕刻開孔的大小＝1.5*材料厚度，例如：0.2mm的厚度。開孔直徑＝0.2*1.5＝0.3mm。  如果需要最小的孔，可以開喇叭孔，但也要看圖紙結構而定。

2．孔與孔之間的線寬與材料厚度1：1，例如，材料厚度0.2mm，留下來的線寬在0.2mm左右，當然也要看產品的整體結構，所以敬請各位工程師在設計產品時遵循基本原理，特殊情況另議。

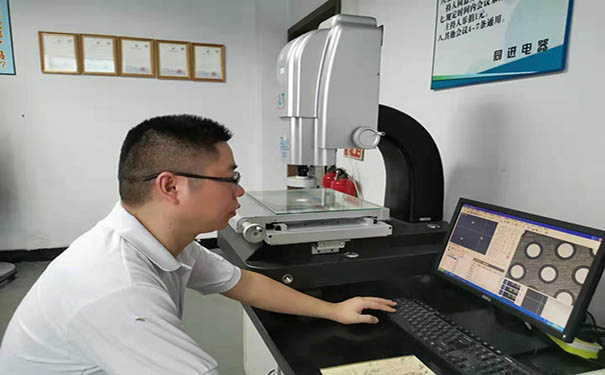

蝕刻加工的精度和側蝕問題

在蝕刻加工的工藝中，除不經任何防蝕處理的整體蝕刻方法外，都必須要注意防蝕層下蝕刻的“蔓延”問題，也就是我們常說的側腐蝕。側腐蝕的大小直接關係到圖文的精度和蝕刻線條的極限尺寸。通常把防蝕層下的水平方向的蝕刻寬度A稱為側蝕量，側蝕量A與蝕刻深度H的比值就是側蝕率F：

F=A/H

式中：A為側蝕刻量，H為蝕刻深度；F為側蝕刻率或腐蝕因素，用以表示不同條件下側蝕刻量與蝕刻深度之間的關係。

以上有關圓弧R的大小受蝕刻深度，被蝕刻窗口的最小寬度與蝕刻深度的比值、蝕刻液的組成、蝕刻方法及材料種類等的影響較大。側蝕刻的量決定了化學蝕刻的精度，側蝕量越小，加工的精度越高，適用的範圍就越寬，反之，加工的精度低，適用範圍小。

側蝕量的大小主要受金屬材料的影響，在常用的幾種金屬材料中，以銅的側蝕量最小，鋁的側蝕量最大。選擇更為優越的蝕刻劑，雖然蝕刻的速度提高並不明顯，但的確可改善金屬蝕刻加工的側蝕量。

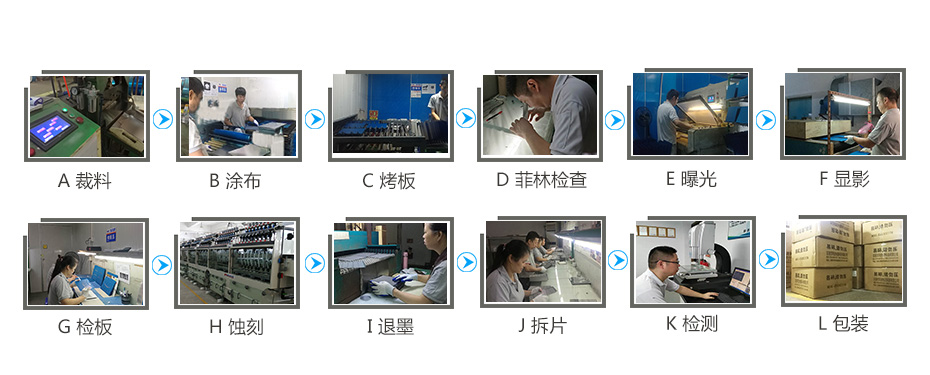

蝕刻加工作業

把藥品以澆注或浸漬的方法，把需加工的露出之模具與藥品相接觸，而隻有把露出的部分加以溶解去除之作業，所使用溶液是酸性的水溶液，把濃度稀釋到能控製範圍，濃度愈濃，溫度愈高，蝕刻速度愈快，亦蝕刻液與加工麵的接觸時間愈長，蝕刻的量愈多，蝕刻後附著在模具全體的藥品經水洗後，再用堿性水溶液中和，最後予以充分幹燥。

蝕刻完了後之模具，尚無法出貨，遮蔽作業所用之塗料或膠帶類須去除，也要確認蝕刻是否均勻，例如起因於焊接或模具材料之不良的蝕刻不均等，則須加以修整。

若有需要，把蝕刻麵之花樣被覆 (Pattern) 去除，僅留非加工麵之遮蔽，再施經輕度蝕刻的酸洗作業，或實施噴砂 (Sand blast) ，把蝕刻麵作成均勻有光澤的麵。

化學蝕刻的幾種形式對比及應用

（１）靜蝕刻

即將被蝕刻的板或零件浸入蝕刻液，待蝕刻一定深度後取出，水洗，然後進入下道工序。該方法隻適用於少量的試驗品或試驗室使用。

（２）動蝕刻

Ａ．鼓泡式（也稱吹氣式），即把容器內的蝕刻液用空氣攪拌鼓泡（吹氣）的方法進行蝕刻。

Ｂ．潑濺式，在一個容器內用潑濺的方法把蝕刻液潑在被蝕刻物體表麵進行蝕刻的方法。

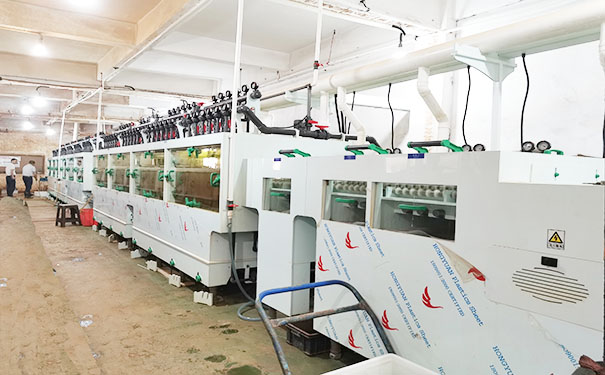

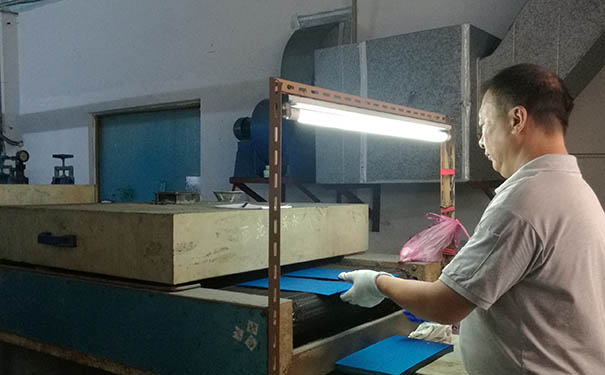

Ｃ．噴淋式，用一定壓力將蝕刻液噴淋在被蝕刻物體的表麵進行蝕刻的一種方法。該方法較為普遍，且蝕刻速度和質量較為理想。

幾種不鏽鋼蝕刻加工材料選擇

很多易變的因素表示侵蝕介質的特征，即化學製品和其濃度、大氣狀態、溫度、時間，所以假如不了解介質的準確的性質，要使用材料、選擇材料是難題。但是，以下可作為選擇指南：

304型 廣泛使用的材料。在建築中能經受一般的鏽蝕，可抵擋食物加工介質浸蝕（但含有濃酸和氯化物成分的高溫狀態可能泛起侵蝕），能抵擋有機化合物、染料和廣泛的各種各樣的無機化合物。304L型（低碳），耐硝酸性好，並耐用中等溫度和濃度的硫酸，廣泛地用作液態氣體貯罐，用作低溫設備（304N）、用具其它消費產品，廚房設備、病院設備、運輸工具、廢水處理裝置。

316型  比304型含有稍多的鎳，並含有2%─3%的鉬，耐蝕性比304型好，特別是在傾向於引出發點侵蝕的氯化物介質中。316型已發展用作亞硫酸鹽紙漿機，由於它耐用硫酸化合物。而且，它的用途已擴大到在加工產業中處理良多化學製品。

317型  含有3%—4%的鉬（在這個係列中也是所得到的較高的水平），並含有比316型較多的鉻，具有更高的耐點侵蝕和裂痕侵蝕機能。

430型  比304型合金含量低，用作在溫順的大氣中高拋光裝飾用途，也可用作硝酸和食物加工設備。

410型  在三種一般化用途的不鏽鋼中具有最低的合金含量，需要強度和耐蝕性配合的高承力部件選用，例如堅固件。410型在溫順的大氣中、水氣中和很多緩和的化學產品介質中耐蝕。

2205型  比304型和316型優勝，由於他對氯化物應力侵蝕裂紋具有高的抵擋力，並具有大約兩倍的強度。316不鏽鋼板、316不鏽鋼管、316不鏽鋼帶。

304蝕刻不鏽鋼材質 H-TA 是什麽意思？

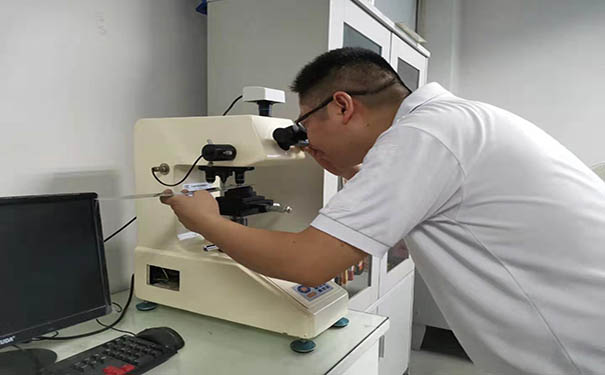

是指蝕刻不鏽鋼的平整度要求。H 代表硬度，日本進口的最少在370以上，TA是代表去應力處理，就是在生產過程中多了一個退火處理。TA = TENSION ANNEALED FINISH，是日金自家製，平整度有要求的材料。例如：SUS304-CSP-H 無相關平整度要求，SUS304CSP-H -TA 有平整度要求。

蝕刻技術

利用對金屬表麵的侵蝕作用，從金屬表麵去除金屬的處理技術。

(1) 電解蝕刻 (electrolytic etching)

用母模作導電性陰極，以電解液作媒介，對加工部分，集中實施蝕刻的侵蝕去除法。

(2) 化學蝕刻 (chemical etching)

利用耐藥品被膜，把蝕刻侵蝕去除，作用集中於所要部位的方法。

照相蝕刻技術 (photo-etching process)

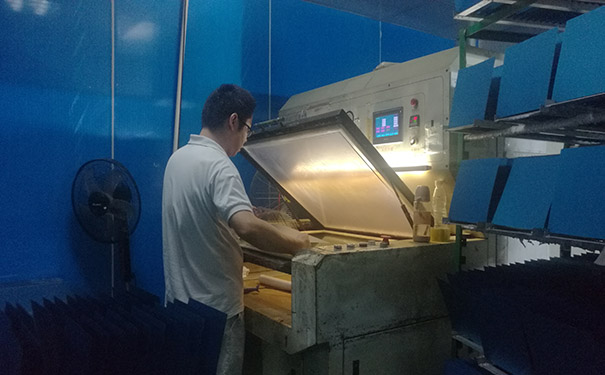

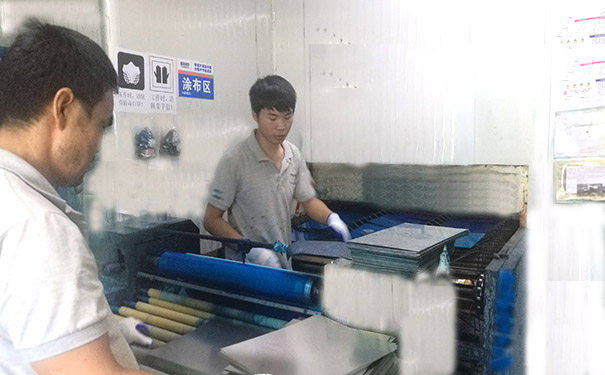

在金屬表麵全麵均（jun1）勻形成層狀的感旋光性耐藥品被膜 (photo resist) ，而透過原圖底片，用紫外線等曝光，後施以顯像處理，來形成所要形狀的耐藥品被膜之被覆層，再以蝕刻浴的酸液或堿液，對露出部產生化學或電化學侵蝕作用，來溶解金屬的加工技術。

(3) 化學蝕刻技術之特性

?  不需要電極、母型 (master) 等工具，故無需此等工具之維護費。

?  由規劃到生產間所需時間短，可作短期加工。

?  材料之物理、機械性質不受加工影響。

?  加工不受形狀、麵積、重量之限製。

?  加工不受硬度、脆性之限製。

?  能對所有金屬 ( 鐵、不鏽鋼、鋁合金、銅合金、鎳合金、鈦、史泰勒合金 ) 實施加工。

?  可高精度加工。

?  可施複雜、不規則、不連續之設計加工。

?  麵積大，加工效率良好，但小麵積時，其效率比機機械加工差。

?  水平向之切削易得高精度，但深度、垂直方向不易得到同機機械加工之精度。

?  被加工物之組成組織宜均勻，對不均（jun1）質材，不易加工順利。

化學蝕刻不可用於加工窄而深的凹槽

這是因為在化學蝕刻反應所產生的汽泡會集聚在防蝕層邊緣的下麵，而這些被堵在防蝕層下麵的氣泡事實上起了把金屬表麵與腐蝕劑隔開的作用。以致造成一種非常不規則的腐蝕，形成很不整齊的邊緣，這對於深度較大的加工是一件麻煩事。雖然一些性能不錯的防蝕材料較軟，易於使氣泡排出，對於這種加工到一定深度後，即使采用機械攪拌的方法也不足以使防蝕層邊緣的氣泡完全排出，但當加工到一定深度後，即使采用機模攪拌的方法也不足以使防蝕層邊緣的氣泡完全排出。對於這種加工最有效的方法就是采用比較費時的手工方法把圖形邊緣的防蝕層修平。另一種可能的原因就是腐蝕液表麵張力的作用，這種情況同樣也會在窄或小半徑的表麵造成腐蝕不能的情況，對於深度較大的凹槽加工要求寬度不低於4mm，對於深度不大的凹槽或圓孔要求寬度或半徑不小於深度的1.5倍。

蝕刻加工中的酸堿對工作人員的危害及救治

1、鹽酸對工作人員的危害及救治

高濃度的鹽酸對鼻黏膜和結膜有刺激作用，會出現角膜渾濁、嘶啞、窒息感、胸痛、鼻炎、咳嗽、有時痰中帶血。鹽酸霧可導致眼瞼部能皮膚劇烈疼痛。如發生事故，應立即將受傷者移到新鮮空氣處輸氧，清洗眼睛和鼻，並用2%的蘇打水漱口。濃鹽酸濺到皮膚上，應立即用大量的清水衝洗5-10min，在燒傷的表麵塗上蘇打漿。嚴重者應立即送醫院治療。鹽酸在空氣中最高的容許濃度為5mg/m3。

2、H3PO4對工作人員的危害及救治

H3PO4蒸氣能引起鼻黏膜萎縮，對皮膚有相當強的腐蝕作用，能引起皮膚炎症疾患及肌肉損傷，甚至造成全身中毒現象。H3PO4在空氣中最高容許量為1mg/m3。在工作中如不慎接觸皮膚，應立即用大量的清水衝洗，把H3PO4洗盡後，一般可以用紅汞或龍膽紫溶液塗抹於患處，嚴重時應送醫院治療。

濕式蝕刻加工技術

最早的蝕刻加工技術是利用特定的溶液與薄膜間所進行的化學反應來去除薄膜未被光阻覆蓋的部分，而達到蝕刻加工的目的，這種蝕刻方式也就是所謂的濕式蝕刻。因為濕式蝕刻是利用化學反應來進行薄膜的去除，而化學反應本身不具方向性，因此濕式蝕刻過程為等向性，一般而言此方式不足以定義3微米以下的線寬，但對於3微米以上的線寬定義濕式蝕刻仍然為一可選擇采用的技術。

濕式蝕刻之所以在微電子製作過程中被廣泛的采用乃由於其具有低成本、高可靠性、高產能及優越的蝕刻選擇比等優點。但相對於幹式蝕刻，除了無法定義較細的線寬外，濕式蝕刻仍有以下的缺點：1) 需花費較高成本的反應溶液及去離子水；2) 化學藥品處理時人員所遭遇的安全問題；3) 光阻附著性問題；4) 氣泡形成及化學蝕刻液無法完全與晶圓表麵接觸所造成的不完全及不均勻的蝕刻；5) 廢氣及潛在的爆炸性。

濕式蝕刻過程可分為三個步驟：1) 化學蝕刻液擴散至待蝕刻材料之表麵；2) 蝕刻液與待蝕刻材料發生化學反應； 3) 反應後之產物從蝕刻材料之表麵擴散至溶液中，並隨溶液排出。三個步驟中進行最慢者為速率控製步驟，也就是說該步驟的反應速率即為整個反應之速率。

大部份的蝕刻過程包含了一個或多個化學反應步驟，各種形態的反應都有可能發生，但常遇到的反應是將待蝕刻層表麵先予以氧化，再將此氧化層溶解，並隨溶液排出，如此反複進行以達到蝕刻的效果。如蝕刻矽、鋁時即是利用此種化學反應方式。

濕式蝕刻的速率通常可藉由改變溶液濃度及溫度予以控製。溶液濃度可改變反應物質到達及離開待蝕刻物表麵的速率，一般而言，當溶液濃度增加時，蝕刻速率將會提高。而提高溶液溫度可加速化學反應速率，進而加速蝕刻速率。

除了溶液的選用外，選擇適用的屏蔽物質亦是十分重要的，它必須與待蝕刻材料表麵有很好的附著性、並能承受蝕刻溶液的侵蝕且穩定而不變質。而光阻通常是一個很好的屏蔽材料，且由於其圖案轉印步驟簡單，因此常被使用。但使用光阻作為屏蔽材料時也會發生邊緣剝離或龜裂的情形。邊緣剝離乃由於蝕刻溶液的侵蝕，造成光阻與基材間的黏著性變差所致。解決的方法則可使用黏著促進劑來增加光阻與基材間的黏著性，如Hexamethyl-disilazane (HMDS)。龜裂則是因為光阻與基材間的應力差異太大，減緩龜裂的方法可利用較具彈性的屏蔽材質來吸收兩者間的應力差。

蝕刻化學反應過程中所產生的氣泡常會造成蝕刻的不均勻性，氣泡留滯於基材上阻止了蝕刻溶液與待蝕刻物表麵的接觸，將使得蝕刻速率變慢或停滯，直到氣泡離開基材表麵。因此在這種情況下會在溶液中加入一些催化劑增進蝕刻溶液與待蝕刻物表麵的接觸，並在蝕刻過程中予於攪動以加速氣泡的脫離。

 不鏽鋼蝕刻加工預處理

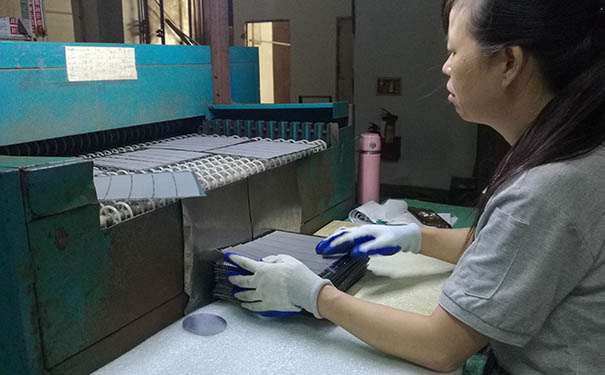

不鏽鋼蝕刻的預處理主要是指不鏽鋼的清潔處理，使不鏽鋼有一個潔淨的表麵有利於防蝕層的製作。不鏽鋼不同於銅或鋁合金，在空氣中不易氧化，所以經清潔後不需要進行鈍化處理，這就使得不鏽鋼的預處理比銅和鋁合金要簡單得多。同時，不鏽鋼在堿性溶液中有很高的穩定性，可以采用較強的堿性溶液進行清潔處理。在不鏽鋼的清潔處理中，可采用堿性清潔配方，也可采用酸性清潔配方，不鏽鋼蝕刻的預處理詳細工藝流程：工件驗收→裝掛→化學除油→二級流動水洗→酸洗→三級流動水洗→除油效果在線檢查→幹燥→下掛→轉防蝕層製作

不鏽鋼蝕刻加工過程中的注意事項

加工區：不鏽鋼件的加工區域應相對固定。不鏽鋼蝕刻加工區的平台應采取隔離措施，如鋪上橡膠墊等。不鏽鋼蝕刻加工區應避免對不鏽鋼件的損傷與汙染。

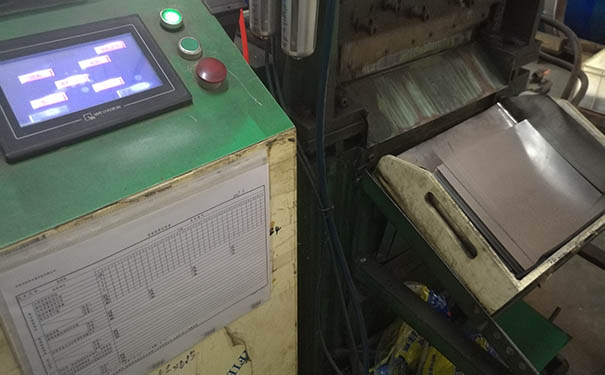

下料：不鏽鋼件的下料采用剪切或等離子切割，鋸切等。

機械加工：不鏽鋼件在車、銑等機械加工時也應注意防護，作業完成時應清洗幹淨工件表麵的油汙、鐵屑等雜物。

成型加工：在卷板、折彎過程中，應采取有效措施避免造成不鏽鋼件表麵劃傷和折痕。

蝕刻加工的厚度範圍

一般來說，金屬蝕刻加工的範圍在0.02-1.5mm之間，大於1.5的材料厚度，蝕刻加工的時間非常長，成本非常高，不建議用蝕刻加工工藝，可選衝壓，線切割或激光。但如果有半刻要求的，就需要用蝕刻加工工藝了！

蝕刻加工的優勢和特點

蝕刻加工比衝壓工藝產能大，效率要高，且研發周期短，調整速度快，最大特點是：可以半刻，可以在同一張材料上做出高低不同的效果，用途最多的是LOGO和各種花紋精美的圖案，這是衝壓工藝達不到的效果！
